PRODUCT MANUAL / 產品說明

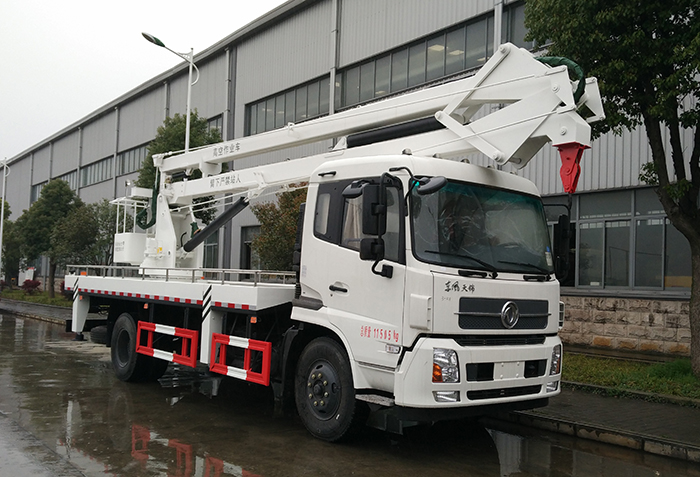

東風天錦20米高空作業車
公告型號：楚勝牌CSC5120JGKD20V型高空作業車
底盤配置：4×2驅動,D530平頭一排半標準頂駕駛室,ISD180 50電控共軌發動機(WHTC),軸距4700mm,帶電加熱冷起動裝置,全鋼160L燃油箱,電子油門踏板,消聲器排氣口朝向側吹,Φ395mm推式膜片彈簧離合器,東風6檔DF6S900變速箱,頭檔速比7.967,**高檔為超速檔,4.5T前橋,9T后橋,主減速比5.286,車架縱梁截面250×80×(7+4)mm,鋼板彈簧片數7/9+6,9.00R20子午胎,自動調整臂,東風科技四通道ABS,半浮式駕駛室后懸置,液壓機械翻轉,無色夾層前擋風玻璃,電動玻璃升降器,中控門鎖,通道式儀表板,帶空調,有巡航系統,有遠程油門接口和PTO接口無裝置,預留兼容BDS(北斗)/GPS衛星定位功能的行駛記錄儀車載終端接口。
三節折臂，**大作業半徑9米，**大作業高度20米，360回轉，**大起吊質量1噸，伸縮起重臂伸長量2米，**大起吊高度11.5米，吊籃額定荷載等于小于200公斤，帶應急動力單元。

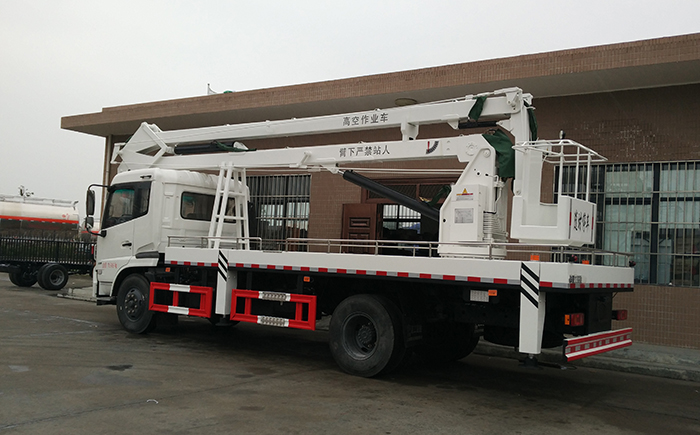

東風天錦20米高空作業車

【主要技術參數】
產品**	楚勝牌	公告批次	293
產品名稱	CSC5120JGKD20V型高空作業車	產品號	ZMSP15DW010
總質量(Kg)	11505	罐體容積(m3)
額定載質量(Kg)		外形尺寸(mm)	9500×2490×3820
整備質量(Kg)	11310	貨廂尺寸(mm)	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	3	載質量利用系數
接近角/離去角(°)	20/10	前懸/后懸(mm)	1440/2560,1440/2260
軸數	2	軸距(mm)	3650,3800,4200,4500,4700,5000
軸荷(Kg)	4400/7105	**高車速(Km/h)	98
其它	1,該車前伸為800mm。側,后防護采用冷彎型鋼Q235,側防護螺栓連接;后防護焊接,截面尺寸(mm):230×30,離地高450mm。外觀噴涂顏色可變化。2,隨底盤選裝駕駛室,ABS型號/生產廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司。
【底盤技術參數】
底盤型號	DFL1120B21	底盤名稱	載貨汽車底盤（二類）
**名稱	東風牌	生產企業	東風商用車有限公司
外形尺寸(mm)	6440,7130,7530,7830,8330,8830×2370,2460×2840,2760,3400	輪胎數	6
接近角/離去角(°)	20/30,20/18,20/13	輪胎規格	9.00-20,9.00R20,275/70R22.5
鋼板彈簧片數	8/10+8,7/9+6	前輪距(mm)	1880,1900
燃料種類	柴油	后輪距(mm)	1860,1800,1820
排放標準	GB3847-2005,GB17691-2005國V
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
ISD180 50 ISD160 50 ISB180 50	東風康明斯發動機有限公司東風康明斯發動機有限公司東風康明斯發動機有限公司	4500 4500 5900	132 118 132
