PRODUCT MANUAL / 產品說明

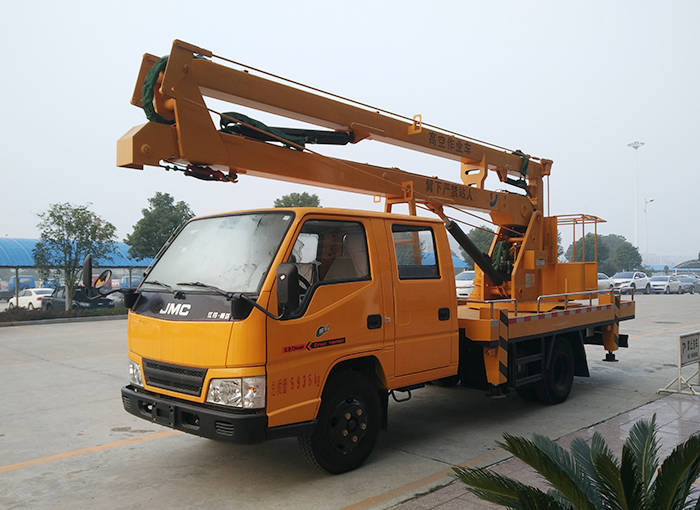

江鈴雙排14米高空作業車
公告型號：楚勝牌CSC5061JGKJ14V型高空作業車
國五江鈴雙排14米高空作業車配置：底盤型號：JX1061TSG25，江鈴雙排國五系列標配：雙排駕駛室，江鈴五十鈴85KW116馬力發動機，7.00鋼絲胎，油剎，五檔箱，前橋2噸，后橋3.5噸，帶原廠ABS，排氣制動，選裝空調選裝方向助力。
三節折臂，**大工作半徑6.3米，**大作業高度14米，360度回轉，**大起吊質量1噸，**大起吊高度7.4米，吊籃額定載荷等于小于200公斤。

江鈴雙排14米高空作業車

【主要技術參數】
產品**	楚勝牌	公告批次	293
產品名稱	CSC5061JGKJ14V型高空作業車	產品號	ZMSNH5DW01E
總質量(Kg)	5835	罐體容積(m3)
額定載質量(Kg)		外形尺寸(mm)	6850,6580×1980×3080
整備質量(Kg)	5510	貨廂尺寸(mm)	××
額定載客(人)		準拖掛車總質量(Kg)
駕駛室準乘人數(人)	2+3	載質量利用系數
接近角/離去角(°)	27/13	前懸/后懸(mm)	1065/2155
軸數	2	軸距(mm)	3360
軸荷(Kg)	1985/3850	**高車速(Km/h)	100
其它	外形長6850mm對應前伸270mm。側防護及后防護裝置的材料:冷彎型鋼Q235;側防護螺栓連接;后防護焊接,截面尺寸(寬×高)mm:40×180,離地高480mm。選裝不同顏色的外觀。隨底盤選裝駕駛室。ABS廠家及型號: 浙江亞太機電股份有限公司/APG3550500A。
【底盤技術參數】
底盤型號	JX1061TSG25	底盤名稱	載貨汽車底盤（二類）
**名稱	江鈴牌	生產企業	江鈴汽車股份有限公司
外形尺寸(mm)	5865×1880×2020	輪胎數	6
接近角/離去角(°)	27/18.5,15/18.5	輪胎規格	7.00R16LT 10PR
鋼板彈簧片數	7/5+6	前輪距(mm)	1385
燃料種類	柴油	后輪距(mm)	1425
排放標準	GB17691-2005國Ⅴ,GB3847-2005
發動機型號	發動機生產企業	排量(ml)	功率(Kw)
JX493ZLQ5 JX493ZLQ**	江鈴汽車股份有限公司江鈴汽車股份有限公司	2771 2771	85 85

免征圖冊：
型號車型所在圖冊
CSC5061JGKJ14V 高空作業車 2016年第6冊201頁（總第53冊）
產品主要特點
1.H型支腿，三節折臂式，部分關鍵處采用高強度鋼板；
2.工作斗平衡方式：外置拉桿強制平衡；
3.隨車安裝四支H型液壓支腿，跨距大，穩定性更強，支腿即可**伸縮，又可聯動，裝有支腿報閃燈，用于作業時支腿示廓，發出光報**信號；
4.上部與支腿操作之間有互鎖裝置，支腿沒有打開不能執行上部所有操作；
5.舉升系統采用三節折臂，工作平臺可實現360度旋轉，
6.此車帶吊鉤，吊鉤吊1噸（吊鉤伸縮800mm-1000mm）；
7.操作系統：設有上下兩個操作臺，360°全方位旋轉轉臺，上下均帶操作系統，工作斗中帶操縱裝置，可在工作斗中操控升降、旋轉；
8.工作斗額定載荷 200kg.
9.下部均設有安全應急系統；
10. 該升降車作業結構簡單，操作方便，安全可靠，外型美觀，廣泛適用于市政、電力、路燈、廣告、攝影、通訊、園林、**、工礦、碼頭等多種系統的高空作業。
